概述：

高精度輪回顯示三相儀表是一種具有可編程測量、顯示、數字通訊等功能的電力儀表。能夠完成電量測量、數據顯示、采集及傳輸，能夠高精度測量：三相電壓或三相電流，并帶有標準的RS485通訊接口，MODBUS-RTU通訊協議，實現5位數碼管高精度顯示和遠程數字通訊，可以選配2路開關量輸入、2路開關量輸出以及1路模擬量輸出功能，可實現本地或遠程的開關信號檢測和控制功能。

5位數碼管高精度顯示。

單排數碼管通過按鍵調整或自動輪顯三排數據。

外形尺寸：48×96

開孔尺寸：44×92           單位mm(毫米)

技術指標

功能及特點

■測量：三相電流、三相電壓。

■顯示：整5位LED數碼管顯示，分辨力高。

■通訊：1路RS485接口，MODBUS-RTU協議。

■擴展：2路開關量輸入（2DI）、2路開關量輸出（2DO）、1路模擬量輸出（1AO）。

■端子：7.68mm間距大螺釘端子，接線牢固可靠。

■ 擴展：可直接從電壓、電流互感器輸入信號，現場可編程

設置輸入?yún)?shù)變比。

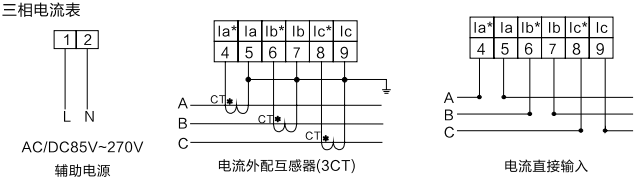

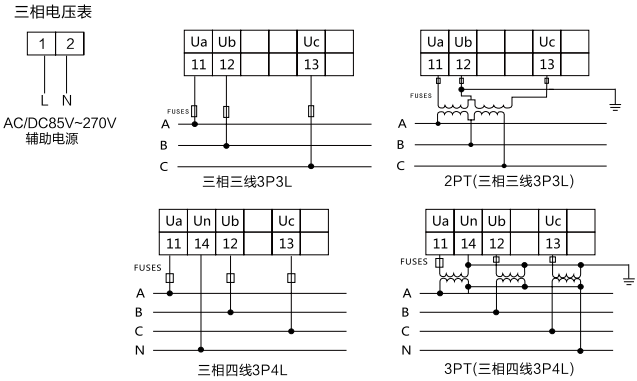

產品接線圖
