概述

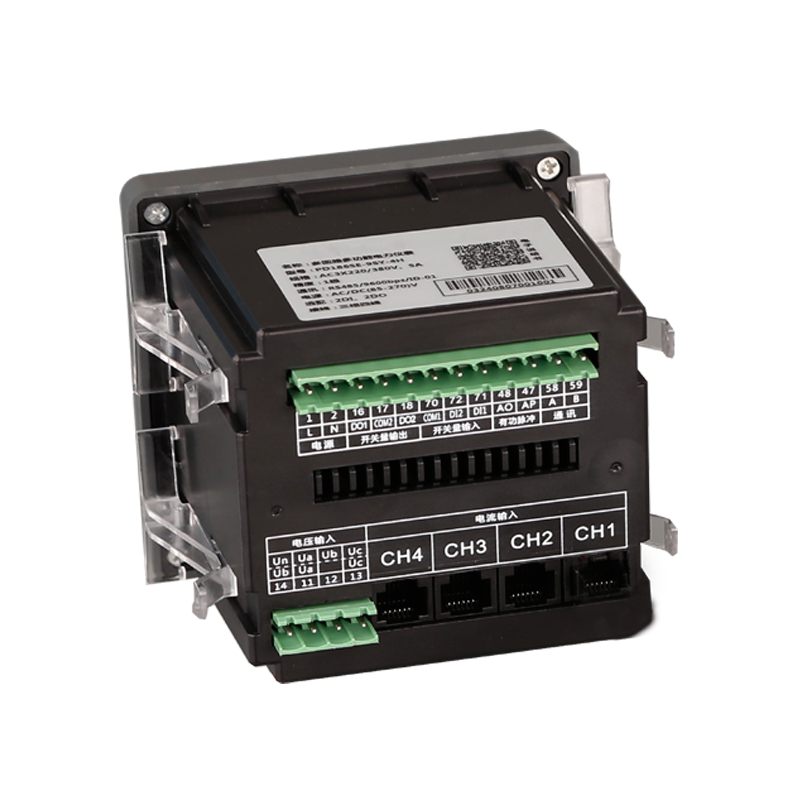

      多回路多功能電力儀表主要用于多個三相回路的全電參量監量，最多可同時接入四個三相回路的電流輸入。可直接或間接測量電壓、電流、功率、功率因數、頻率、有功電能、無功電能、需量、諧波、最值等參數。外置開口式電流互感器，方便接線。使用LCD液晶點陣屏，中文漢顯。遠程RS-485數字通訊 ,采用MODBUS-RTU通訊協議。廣泛應用于電力系統、樓宇電氣、低壓配電、變電站、智能建筑等自動化領域。

功能及特點

■（1、2、3、4）路三相回路全電參量測量，電流互感器外置；

■監測三相電壓/電流、零序電流、頻率；

■監測三相功率、總功率（有功、無功、視在）；

■監測三相功率因數、總功率因數；

■監測正反向分相電能以及總電能；

■監測電壓、電流總諧波及 2-31 分次諧波；

■最大電流、最大功率需量和實時電流、實時功率需量；

■事件記錄，記錄 DIDO 的動作情況；

■4種費率、4 時區 14 時段的費率設置；

■兩路開關量輸入、兩路開關量輸出、RS485 通訊、有功脈沖輸出（可切換對應回路）

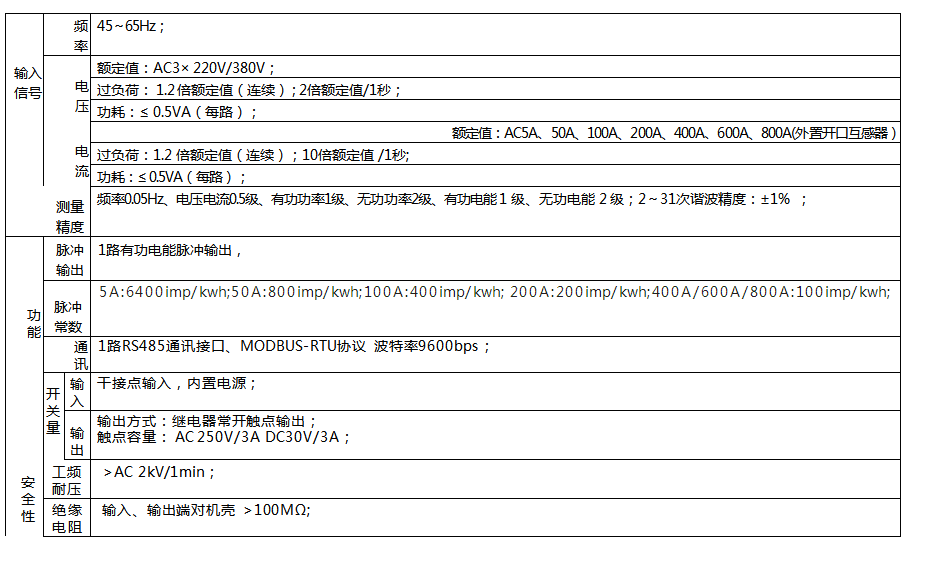

 技術指標
