概述：

多用戶電能表采用模塊化結構，結構合理，功能完善。以2片單片微控器為核心，完成用戶用電參數采集，電能計算、處理、存儲及用戶用電控制，為用戶提供了多種功能選擇。電表按照負載接入方式，有直接接入式和互感器類電表2個系列。

直接接入式單表，精度：1.0級，產品最大出線數量：36線，互感器接入電表，精度：0.5S，產品最大出線數量：24線，

技術指標

直接接入式電能表：

額定電壓：AC 3×220/380V

精度等級：1.0級

標定電流： 10（40）A、15(60)A

脈沖常數：900imp/Kw.H

電量分度：0.1度

使用環境溫度:-25°C ~ 55°C

互感器型電能表：

額定電壓：AC 3×220/380V

精度等級：0.5S

標定電流：1.5(6)A

脈沖常數：5000imp/Kw.H

電量分度：0.01度

使用環境溫度:-25°C ~ 55°C

功能及特點

■循環顯示各戶的用電量，顯示清晰直觀

■采用雙 P U結構，功能強，性能優。

■具有計算機遠程抄表功能。

■表殼一次沖壓成形，密封性好

■采用專用接線端子，雙螺栓壓線，使用安全可靠。

■同一塊多用戶電表可同時提供單相輸出和三相輸出

■通訊電路設計穩定，能有效避免因雷擊等因素造成的信號干擾。

■用高精度電流互感器，工作時不發熱，電氣隔離效果好，超負荷能力強，使用壽命長。

■可根據用戶要求提供通訊接口函數，便于用戶將用電量信息融入到本單位的管理信息系統中

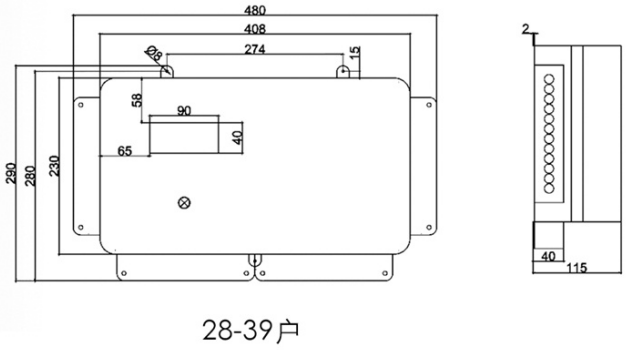

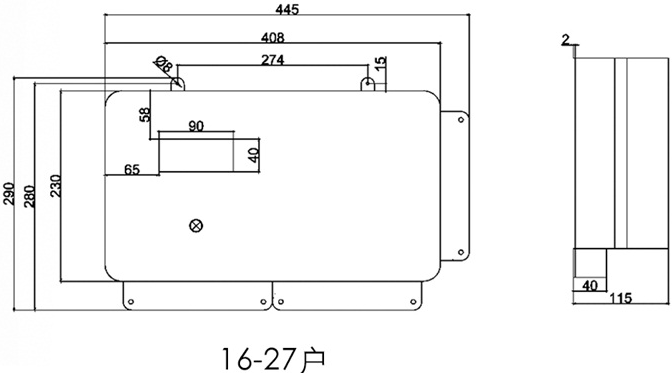

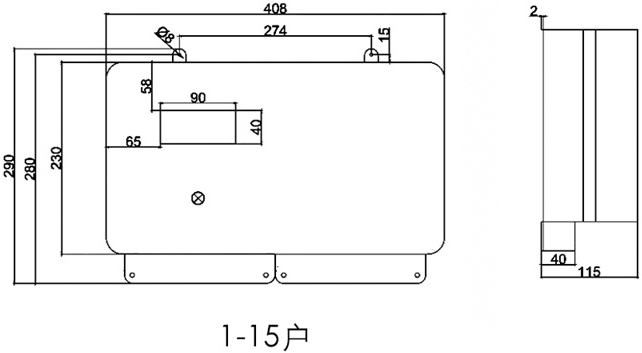

外形及開孔尺

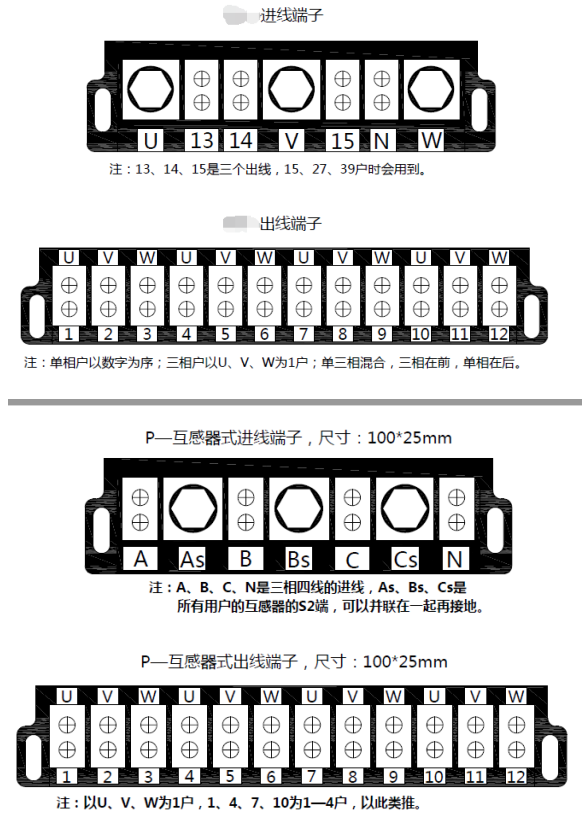

接線方式
